超聲波在線束行業應用

超聲波在線束行業的核心角色是金屬固相焊接 + 焊后無損檢測，其中汽車/新能源高壓線束占全球需求的 65% 以上，單臺新能源車高壓側焊點可達數百至上千個。

一、工藝原理（金屬超聲波焊接）

發生器把工頻電轉成 20–40 kHz 高頻電 → 壓電換能器轉機械振動 → 變幅桿放大（振幅約 10–60 μm）→ 焊頭在靜壓力下讓銅/鋁線表面高頻摩擦，破碎氧化膜、局部塑性變形、原子擴散，形成固態冶金結合，不熔化、不用焊錫助焊劑。

二、線束場景中的三大應用

1. 線–線焊接（多股絞合導線互連）

用于 ECU 線束分支、傳感器線、電池模組采樣線合并

接頭電阻可達 0.05–0.15 mΩ（汽車級要求 ≤0.3 mΩ），0.5 mm2 銅線拉力 >50 N（ISO 14572 要求 30 N）

比錫焊省時約 30%，無鉛污染，能耗約為電阻焊 1/3

2. 線–端子 / 線–銅排（替代部分冷壓接）

蓄電池線、接地線、電機電驅單元、充電槍（液冷超充）、儲能連接

去掉壓接翼，端子結構簡化、模具成本下降；截面密實無空洞，溫升低于壓接端子

新能源電池極耳（0.1 mm 銅箔）、高壓鋁線束端子主流工藝

3. 焊后在線檢測（彌補破壞性抽檢）

傳統拉力/金相抽檢只能覆蓋萬分之一，無法防“外觀正常、界面脆斷”的虛焊

過程監控：采焊接功率曲線、振幅衰減、頻率偏移等數十維特征，AI 判別能量指紋，蘇州某廠鋁線束產線不良率壓到 42 ppm

焊后探傷：5–10 MHz 單直探頭/相控陣掃端子側，提取界面回波時間尺度特征或深度學習分類，OK/NG 識別率可達 90%+，非破壞全檢

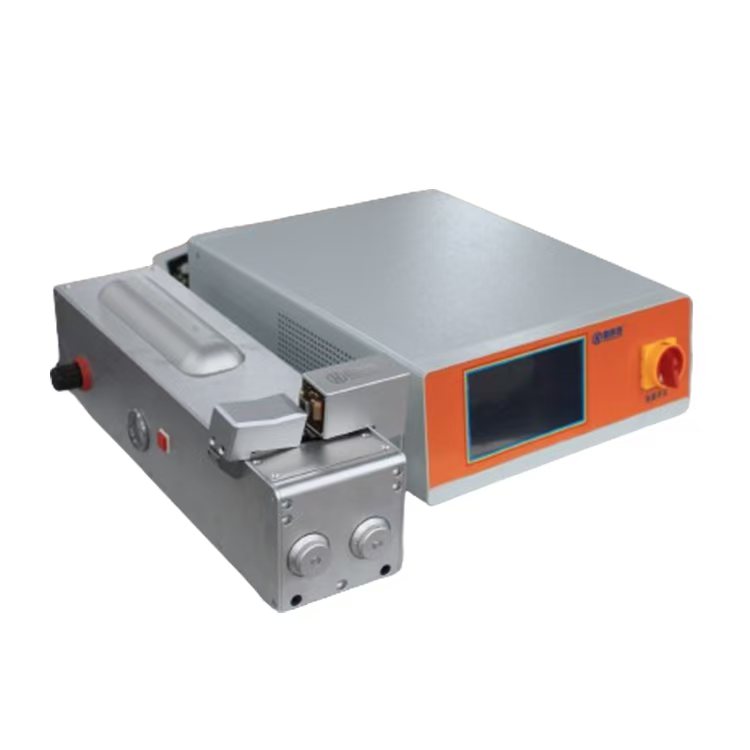

注：超聲波在線束里不是用來裁切——裁切只是少數自動化一體機的附屬功能（送線→剝皮→壓方→焊→測），主線束廠說的“超聲波線束機”通常指焊接主機。
